Добро пожаловать в Мир Ошибок!
Габаритный чертеж см. рисунок 1
Несоответствие действующему ГОСТ 2.307-2011 «4.2 Общее количество размеров должно быть минимальным, но достаточным для изготовления и контроля изделия». Вертикальный размер 52,7 указан 2 раза (на 2-х видах).
Габаритный размер (см. рисунок 2) 6,5 не соответствует горизонтальным размерам, указанным на виде слева, который расположен справа от главного вида. Вверху указан размер 5,5, который отсчитывается вправо от плоскости, от которой влево отсчитывается размер 6,5. Т.о. габаритный размер должен быть 12.
На главном виде нет линий, соответствующих ребрам выступа, указанного на виде слева, выступающего на 5,5 от плоскости чехла.
Выступ, расположенный на задней стороне чехла (см. рисунок 3), на виде слева указан не с той стороны.
Графические пояснения приведены на рисунке 4.

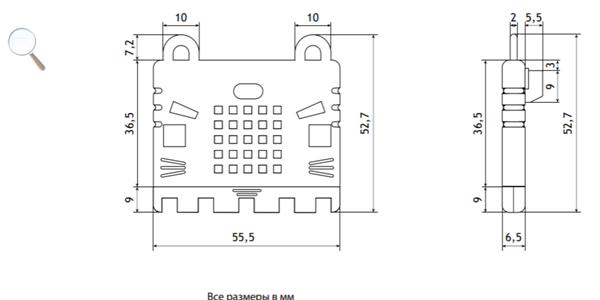

Рисунок 1 Габаритный чертеж. Фрагмент копии экрана.
Источник: Чехол Kitty Case для micro:bit / оранжевый /. – Текст электронный // Амперка : [сайт]. – 2021 - URL: https://amperka.ru/product/microbit-kitty-case (дата обращения 2021-08-17).
Рисунок 2 Габаритные размеры. Фрагмент копии экрана.
Источник: Чехол Kitty Case для micro:bit / оранжевый /. – Текст электронный // Амперка : [сайт]. – 2021 - URL: https://amperka.ru/product/microbit-kitty-case (дата обращения 2021-08-17)
.
Рисунок 3 Чехол Kitty Case для micro:bit / оранжевый. Вид сзади. Фрагмент копии экрана.
Источник: Чехол Kitty Case для micro:bit / оранжевый /. – Текст электронный // Амперка : [сайт]. – 2021 - URL: https://amperka.ru/product/microbit-kitty-case
(дата обращения 2021-08-17).
Рисунок 4 Габаритный чертеж с графическими пояснениями
Исходное изображение приведено на рисунке 1.
